DPH 系列卧式桨叶螺带混合机
2021/11/9
DPH 系列卧式桨叶螺带混合机
01
概述

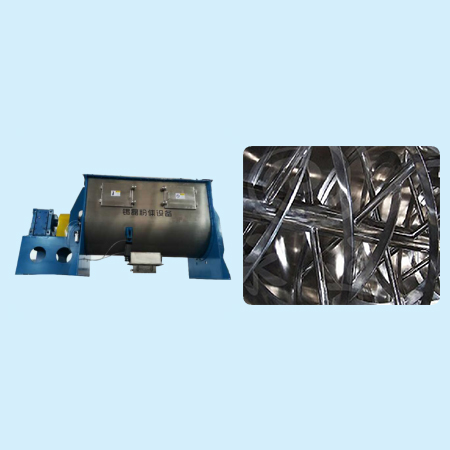

卧式桨叶螺带混合机由U形容器、桨叶、螺带搅拌叶片和传动部件组成；螺带状叶片一般做成双层或三层，外层螺旋将 物料从两侧向中央汇集，内层螺旋将物料从中央向两侧输送，形成对流混合。螺带混合机对于粘性或有凝聚性的粉粒体的 混合以及粉粒体中添加液体及糊状物料的混合有良好的效果，筒盖可做成全开式门，以便于对设备进行清洗更换产品。
02
结构特点
两端板完全焊接，避免筒体大法兰连接产生的积料缝隙，减少残留。 2.断开式螺带
断开式螺带相对于连续式螺带，对物料产生的剪切运动更大，并可使物料在流动中形成更多的涡流，加快了混合速 度，提高混合均匀度。
3.出料形式 出料形式一般为气动(手动)翻板阀，圆弧阀门紧密嵌入筒内，与筒内壁齐平，无物料堆积和混合死角现象，可靠的边
条式密封，保证在频繁的开关中无泄漏现象。 4.冷却加热
可在混合机筒体外增加夹套，通过向夹套内注入冷热介质来实现对物料的冷却或加热；冷却一般泵入工业用水，加 热可通入蒸汽或电加热导热油。
5.主轴密封 混合超细粉料时，主轴密封形式可增加气密设置，有效隔阻筒内外气粉流通。
03
技术参数
|
型号/项目 |
全容积 (M³) |
装载系数 |
电机功率 （kw） |
外型尺寸（mm)*最大直径*高 |
设备重量（kg） |
|
DPH-0.1 |
0.1 |
0.4-0.6 |
3 |
1190*740*770 |
330 |
|
DPH-0.3 |
0.3 |
0.4-0.6 |
4 |
2030*630*980 |
720 |
|
DPH-0.5 |
0.5 |
0.4-0.6 |
7.5 |
2320*730*1130 |
980 |
|
DPH-1 |
1 |
0.4-0.6 |
11 |
2800*920*1320 |
1700 |
|
DPH-1.5 |
1.5 |
0.4-0.6 |
11 |
3180*1020*1550 |
1800 |
|
DPH-2 |
2 |
0.4-0.6 |
15 |
3310*1120*1640 |
2100 |
|
DPH-3 |
3 |
0.4-0.6 |
18.5 |
3750*1290*1820 |
3000 |
|
DPH-4 |
4 |
0.4-0.6 |
22 |
4220*1400*1990 |
3980 |
|
DPH-5 |
5 |
0.4-0.6 |
22 |
4220*1500*2100 |
4620 |
|
DPH-6 |
6 |
0.4-0.6 |
30 |
4700*1610*2260 |
6180 |
|
DPH-8 |
8 |
0.4-0.6 |
37 |
4420*2150*2470 |
8200 |
|
DPH-10 |
10 |
0.4-0.6 |
45 |
5520*2960*2720 |
8920 |
|
DPH-12 |
12 |
0.4-0.6 |
45 |
5720*3010*2840 |
9520 |
|
DPH-15 |
15 |
0.4-0.6 |
55 |
5840*3540*2940 |
9950 |
注：1表内混合量是以物料堆积密度为1的粉料为介质所测数据，选型应根据产品的目数、物料堆积密度、流动性等参 数进行计算。
2.如有高温、高压、易燃、易爆、腐蚀性、粘性等工况，必须提供详细数据，以便另行选型定制。
3.本表格数据及图片如有更改，恕不另行通知。
4.本表未包括全部产品，要了解更多请与我公司销售工程师联系。
